Испытание ударом 20g ТСЗМ-16 производство - Псковский завод силовых трансформаторов.
Успешно прошел испытания сухой трансформатор морского исполнения ТСЗМ 16/0,7 ОМ5 производства ООО "ПЗСТ" на соответствие требованиям по стойкости к механическим внешним воздействующим факторам (ударам).
Технические характеристики объекта испытаний:
- Номинальная выходная мощность, кВА 16
- Линейное напряжение первичной обмотки, В 220/400
- Линейное напряжение вторичной обмотки, В 127/230
- Номинальная частота сети, Гц 50
- Схема соединения обмоток У-Д/Ун-Д-0
- Группа соединения обмоток 11
- Материал обмоток Медь
- Степень защиты по ГОСТ 14254-2015 IР23
Испытания проводилось в соответствии с методикой, основанной на ГОСТ РВ 20.39.304-98.
Изделие выдержало по 3 удара с ускорением 20g и длительностью ударного импульса (40) мс. (первая полуволна) в трех взаимно перпендикулярных плоскостях.

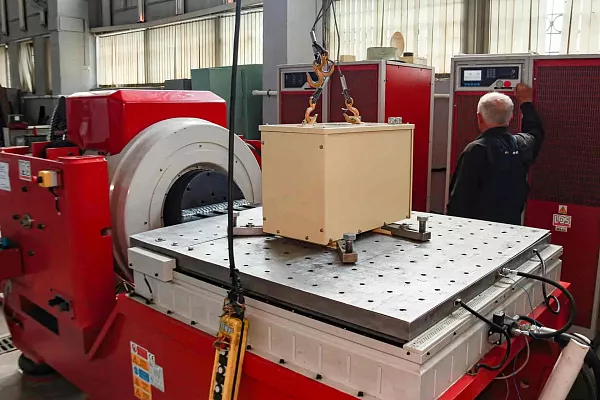

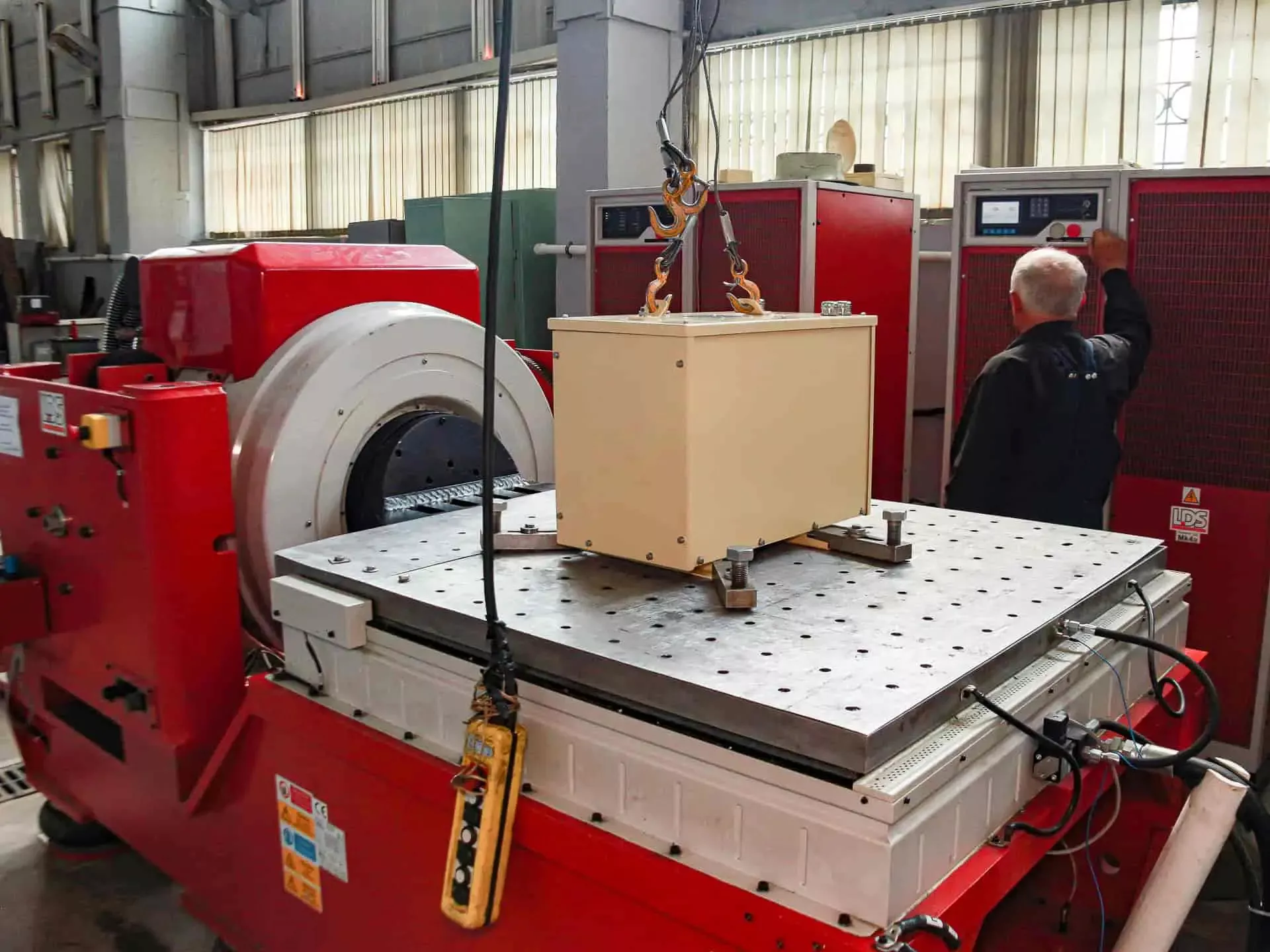

При проведении испытаний Изделие крепилось с помощью штатных креплений в эксплуатационном положении жестко к столу стенда при помощи переходного (крепежного) приспособления (оснастки).
Параметры испытательных режимов при испытаниях были установлены по показаниям рабочих средств измерений в контрольной точке.
При испытаниях на ударные воздействия контрольную точку выбирали на столе ударного стенда (так как длительность ударного ускорения более 1 мс).
Перед началом проведения испытаний проводилась проверка работоспособности изделия.
По завершении испытаний также проводилась проверка работоспособности изделия.
Изделие выдержало испытание, во время испытания не выявлена нестабильность работы и не обнаружено поломок деталей, обрывов и КЗ цепей, ослабления креплений, ухудшения состояния изоляции после испытаний, сохранена работоспособность, не произошло поломок частей изделия.
