Магнитопроводы: виды, применение и изготовление под заказ

Магнитопровод, также известный как сердечник трансформатора, является его ключевой функциональной частью. Это система, предназначенная для локализации и направления магнитного потока, создаваемого электрическим током в обмотках. По сути, это «скелет» любого трансформатора или электродвигателя, на который монтируются все остальные компоненты. Эффективная конструкция магнитопровода минимизирует потери энергии (гистерезисные и вихревые токи) и обеспечивает максимально эффективное преобразование напряжения.

Компания ПЗСТ специализируется не только на поставке готовых решений, но и на изготовлении магнитопроводов по индивидуальным чертежам, гарантируя точное соответствие техническим требованиям заказчика.

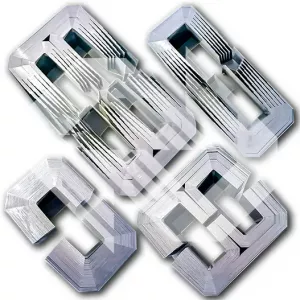

Основные типы и конструкции

В зависимости от назначения устройства, условий эксплуатации и технологии производства, магнитопроводы из стали делятся на несколько основных типов. Выбор конкретного типа напрямую влияет на КПД, габариты и стоимость конечного изделия.

1. Стержневые магнитопроводы. Имеют П-образную форму. Обмотки в таких конструкциях надеваются на стержни (вертикальные части), которые затем соединяются ярмом (горизонтальной частью). Это наиболее распространённый тип, широко применяемый в силовых трансформаторах высокого и среднего напряжения. Они просты в сборке, ремонте и обслуживании.
2. Броневые магнитопроводы. Отличаются Ш-образной формой. Здесь катушки располагаются на среднем стержне, а боковые части («крылья») служат защитой, охватывая обмотку. Такие сердечники сложнее в производстве и ремонте, но обеспечивают хорошую защиту от механических повреждений.
3. Тороидальные магнитопроводы. Выполнены в форме кольца с прямоугольным или ступенчатым сечением. Обмотка равномерно распределяется по всей поверхности сердечника. Это самый энергоэффективный тип магнитопровода благодаря замкнутой магнитной системе, которая обеспечивает минимальные поля рассеяния и низкий уровень шума. Идеально подходят для точных измерительных приборов и высокочастотных устройств.
4. Трёхфазный магнитопровод. Представляет собой конструкцию из трёх стержней, расположенных в одной плоскости, объединённых верхним и нижним ярмами. На каждый стержень наматывается отдельная фаза обмотки. Это стандартное решение для силовых трансформаторов, используемых в промышленных сетях электроснабжения.

Материалы и технология изготовления

Качество магнитопровода определяется материалом и точностью сборки. Для их производства используется специальная электротехническая сталь. Чтобы снизить потери на вихревые токи, сердечник собирают из тонких изолированных друг от друга пластин (шихтованная конструкция).

• Пластинчатые: собираются из отдельных штампованных листов.
• Ленточные (витые): изготавливаются путём навивки ленты из холоднокатаной стали с последующей разрезкой для установки обмоток.

Для сухих трансформаторов часто применяются аморфные сплавы или ферриты, обладающие особыми магнитными свойствами.

Процесс изготовления магнитопроводов включает резку металла, снятие заусенцев, покрытие изоляционным лаком и сборку в единую конструкцию. Высокая точность на каждом этапе — залог долговечности и эффективности всего силового агрегата.

Преимущества качественных магнитопроводов

Почему стоит уделять особое внимание выбору сердечника?

• Высокая эффективность: Минимизация потерь электроэнергии при максимальном напряжении.
• Экономичность: Невысокая себестоимость материалов и производства при отличных технических характеристиках.
• Универсальность: Возможность изготовления деталей практически любой сложной формы.
• Надежность: Прочность конструкции и долгий срок службы даже в условиях высоких нагрузок.

Если вы ищете, где купить магнитопровод или требуется изготовление магнитопроводов нестандартной конфигурации, компания ПЗСТ готова предложить свои услуги. Мы являемся одним из ведущих производителей магнитопроводов в России, обладая необходимым оборудованием и опытом для реализации проектов любой сложности. Свяжитесь с нами, чтобы получить консультацию и расчет стоимости вашего заказа.
